Un sistema de calentamiento de agua con energía solar (SCAES o terma solar) nos permite tener agua caliente principalmente para uso en duchas. A continuación explicamos como construir un calentador solar de 70 l con colector de placa plana con materiales comunes (tubos de PVC, madera, plástico, paja, manguera, etc.) Este articulo ha sido elaborado gracias a la colaboración de Omar Molina, Carlos Salvador bachilleres en Ingeniería Física de la Universidad Nacional de Ingeniería y el profesor Pedro Zanabria de
CECADE “Qosqo Yachay Wasi”, el cual es parte del trabajo que ellos hacen en la provincia de Paruro en Cusco.
MATERIALES
• 5 tubos de PVC de agua fría de ½’’.
• 1 tubos de PVC de 2’’.
• 2 tapones de 2’’.
• 2 tapones de 2’’ con reducción a ½’’.
• Una plancha de calamina galvanizada.
• Sellador metálico.
• Plástico de invernadero.
• Madera.
• Pegamento de madera.
• Clavos, tornillos.
• Martillo, serrucho.
• Lijas.
EQUIPOS
• Taladro.
• Sierra eléctrica.
• Cepilladora.
• Pistola para tornillos.
CONSTRUCCION DEL COLECTOR SOLAR
Se cortó 11 tubos de PVC de ½’’ de 2m de longitud en la cual en uno de los extremos se le hizo roscado. Después se cortaron 2 tubos de 2’’ de 1m para los cabezales en la cual se le practicaron 11 agujeros de ½’’ , para la entrada de los tubos de ½’’en los mismos como se muestra en las siguientes fotos:
Se colocaron 2 tapones de 2’’ con pegamento PVC en cada uno de los extremos de los cabezales, en los extremos restantes se colocó 2 tapones reductores a ½’’ y se paso a dar forma lo que vendría hacer parte de la placa absorbedora tipo rejilla.
Para unir y pegar los 11 tubos de ½’’ a los cabezales con el pegamento se hizo una especie de molde de cartulina para el vaciado del mismo. Se hicieron 22 moldecitos para unir ambos lados de los 11 tubos de ½’’ a los 2 cabezales. Por otro lado en las once canaletas de la calamina se paso a colocar la rejilla hecho con los 11 tubos de PVC de ½’’ y se aseguraron con alambres hechos cada 30cm en cada canaleta , armado esto se paso a pintar todo de negro.
CONSTRUCCION DE LA CAJA PARA LA PLACA ABSORBEDORA.

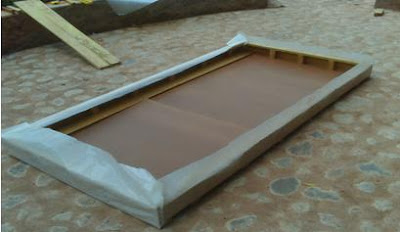

Se preparó la suficiente madera (tipo tornillo) para la construcción de la caja (2.25m de largo, 1.25 de ancho, 0.15m de altura y 0.1m de espesor). Para reforzar la estructura de la caja se colocaron 4 listones y 18 tacos, en la base de la caja se coloco planchas de fornica y se aseguro con 5 tablas pequeñas.
Para evitar el deterioro del colector por las lluvias, se forró tanto la parte interna como la externa de la caja con plástico. La cubierta superior también es de plástico pero de tipo invernadero (debe tener protección UV para evitar su deterioro).

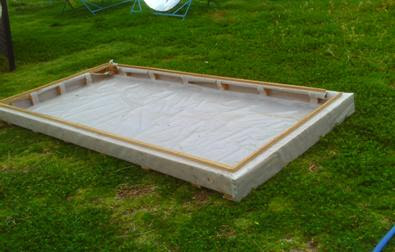

Construida la caja se pasó a colocar el aislante térmico (lana de vidrio de 6.5cm de espesor).
Cualquier duda sobre la construcción de esta terma pueden hacerla a mi amigo : Carlos Salvador, ing. del CER-UNI, a su correo personal : carlosalbertosalvador@gmail.com
La segunda parte está
aqui.
